プローブ組立機
 |
プローブ組立機 |
 |
特殊絞り金型 |
 |
特殊絞り金型 |
 |
絞り金型（20個取り） |
 |
カシメ |
|
ＳＣＭ-１５ＰＢＡ-Ⅲ
|
|
| プリント基板等の電気検査用に使用される 各種コンタクト プローブの組立装置 ①連続の安定した組立が可能 ②美しい仕上がりのカシメ加工 ③着脱・組付け・カシメ動作が簡単な動作で行われ 高い生産性が得られる ④小型・軽量 外径寸法 200巾ｘ310ｘ280高重量 7.5kg  |
|
|
ＳＣＭ-２２ＰＢＡ-1
|
①ラージヘッドプランジャーの絞りカシメが可能
②安定した組立・美しい仕上がり
③調整不要・簡単操作・小型・軽量・低価格
④フレキシブル機能
付加仕様により各種材質に対応可能
金型の設計・製作・調整まで一貫対応
⑤必要設備はエアー源のみ 5Ｋｇｆ/ｃｍ
ＳＣＭ-１８ＰＢＡ-ＬＭ-Ⅱ

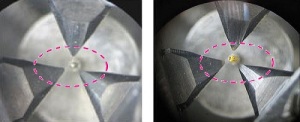

（３線Ｒ絞り）
| |
|
|
 R状３線絞り形状 |
|

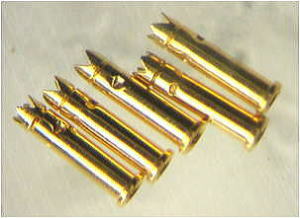

| ラージヘッドプランジャーの例 ①ラージヘッドプランジャーの絞りカシメが可能！ （３点カシメ） ②安定した組立・美しい仕上がり ③調整不要・簡単操作・小型、軽量・低価格 ④フレキシブル機能 付加仕様により各種材質に対応可能 金型の設計・製作・調整まで一貫対応 ⑤必要設備はエアー源のみ 5Kgf/cm2 |
プローブ組立・バレルカシメ用
SCM-１８PBA-CL-Ⅲ
（３線絞り）
| |
 |
 |
 |
 |
